Kali ini saya akan membahas tentang apa itu Layer OSI. Mengapa Kalian harus tahu dasar ini terlebih dahulu ? Kok harus belajar dulu gak langsung praktek? Ya kalian harus tahu bagaimana paket kalian itu bisa kalian kirim dan bisa kalian terima dari internet. Kalian harus mengetahui dasar dasar terlebih dahulu, jangan terlalu sering ngelab atau praktek karena bila terjadi kesalahan saat ngelab kalian tidak tahu permasalahan nya dimana

Kali  ini saya akan membahas satu persatu dimulai dari Layer OSI. Pernahkah kalian mendengar atau membaca tentang OSI Layer? Apakah kalian sudah tahu fungsi serta apa itu fungsi OSI Layer. Kalau memang belum mari kita mempelajari bersama.

OSI LAYER

OSI atau Open System Interconection adalah logika yang ter struktur yang menggambarkan proses komunikasi data melalui jaringan. OSI layer dibagi menjadi  7 Layer yaitu Application, Presentation, Sesion, Transport, Network, Data Link, and Physical. Kalian bisa menghapalnya dengan kalimat Anak Pak Sholeh Tidak Nakal Dan Pandai. Setiap Layer OSI tersebut memiliki peran, fungsi dan protocol yang berbeda beda. Kali ini kita akan membahas satu persatu tentang Layer yang terdapat pada OSI.

7. Application.

Application / Aplikasi ini adalah layer osi ketujuh yang paling dekat interaksi nya dengan brainware . Application bisa dikatakan sebagai penghubung yang memungkinkan aplikasi aplikasi berkomunikasi melalui jaringan. Bisa kita contoh kan ini adalah aplikasi WA dan kita ingin mengirimkan gambar kekawan kita disebarang sana.

6. Presentation.

Presentation adalah urutan Layer OSI yang ke enam. Fungsi dari layer ini adalah mendefinisikan dan  mengubah format paket menjadi lebih sederhana. Lalu data tersebut di konversi pada sisi pengirim serta dekonversi pada sisi penerima. Tak hanya itu data lalu di encryption pada sisi pengirim dan dekripsi pada sisi penerima.

Contohnya ialah setelah kita mengirim gambar di Application WA maka gambar tersebut di cek berformat apa dan data di konversi agar lebih mudah melalui layer selanjutnya. Setelah itu gambar di encryption agar tidak diterima oleh selain tujuan paket tersebut.

5. Session .

Session adalah Layer OSI yang ke lima. Sesion ini memiliki fungsi membuka, menjalin serta menjaga komunikasi antar 2 host yang berbeda. Dengan adanya session maka 2 host yang berbeda tersebut akan saling berkomunikasi. Bila sudah selesai session akan menutup dan mengakhiri komunikasi antar host tersebut.

4. Transport.

Transport adalah urutan Layer OSI yang keempat . Transport memiliki fungsi memecah data menjadi beberapa paket paket data dan memberi nomor urut kepada data yang sudah dipecah agar bila diterima pada sisi penerima akan mudah untuk diurutkan kembali. Layer Transport juga akan mengirim pesan sukses jika paket telah sampai ke tujuannya.

Contohnya adalah gambar yang sudah di konversi di layer presentation di pecah menjadi beberapa bagian kecil seperti puzzle. Lalu gambar tersebut diberi nomer urut agar nanti bisa dihubungkan kembali menjadi satu. Kok langsung ke Transport tapi tak melewati session sih gambar tersebut. Ya karena pada session hanya bertugas membangun jalur komunikasi.

3. Network.

Selanjutnya kita ke layer tiga yaitu Network. Pada layer ini paket data diberikan alamat ip pengirim serta alamat ip penerima. Pada layer ini paket data tersebut di carikan  jalur terbaik untuk menuju sisi penerima. Device pada layer ini adalah Router, Switch layer 3, Serta MPLS.  Contohnya adalah gambar yang sudah dipecah tersebut diberikan alamat pengirim dan alamat penerimanya. dengan adanya alamat ini maka gambar tersebut bisa sampai tujuannya.

2. Data link.

Ini adalah Layer ke dua yang berfungsi menentukan bagaimana bit-bit di kelompokan menjadi format yang biasa disebut dengan frame. Tak hanya itu, Data link berfungsi memberi dan mencatat alamat logic (mac address) pada mac address table. Disini paket yang sudah diberi alamat ip pengirim akan dicatat alamat logicnya dan akan diarahkan ke alamat logic dari pemilik ip yang akan menerima nya.

1. Physical.

Physical ini adalah Layer OSI pertama, ia berfungsi mengonversi frame frame menjadi data bit yang bernilai 1 dan 0 yang berupa tegangan listrik. Layer ini selalu berhubungan dengan hardware  seperti NIC, media pengkabelan atau media transmisi. Contohnya adalah gambar yang sudah menjadi frame di konversi menjadi bit bit dan dikirim melalui kabel.

Nah itu adalah pengertian tentang 7 OSI Layer. Lain kali kita akan belajar tentang dasar dasar network. Ok bila saya ada yang salah tentang pengertian osi layer tersebut boleh kalian koresi di kolom komentar. Terima kasih.

Continue reading

Prakerin Day 20

Tak terasa sudah akhir bulan januari. Ini adalah hari ke 20 saya magang di PT Compnet. Pagi ini aku berangkat lebih pagi dengan 2  kawan ku. walaupun pagi saya tetap berjalan dengan santai sehingga sampai kantor tetap sama seperti biasa jam 07.52. Sesampai di kantor saya melakukan aktivitas seperti biasa absensi lalu masuk ruangan.

Sesampai di ruangan masih nampak sepi. Saya langsung menuju kursi dan menyalakan laptop. Sambil menunggu start up laptop saya membuat kopi terlebih dahulu. Sambil ngopi saya membuka browser untuk jadwal absensi. Setelah membuka absensi saya langsung mengikuti kursus online lagi. Kali ini yang aku pelajari tentang konfigurasi dasar, cara kerja routing, serta apa itu rip.

Saya membaca artikel itu sampai jam shalat Ashar. Setelah shalat Ashar  saya memutuskan untuk menulis artikel ini. Memang keseharian kami belum asik. Jadi cerita nya masih monoton.

Continue reading Prakerin Day 20

konversi biner to decimal

Halo kawan, kembali lagi dengan saya. kali ini saya akan memberitahu bagaimana cara untuk mengonversi bilangan biner ke desimal atau sebaliknya tersebut. apakah kalian tahu apaa itu bilangan biner? bilangan biner adalah bilangan yang berbasis 2 angka yaitu 0 dan 1. mengapa sih harus ada biner? kalian masih inga computer itu sebenernya apa? komputer adalah alat mesin hitung , jadi hubungan antara biner dan komputer itu sangat leka dikarenakan komputer hanya bisa membaca angkan 0 dan 1. Nah sekarang kita akan belajar conversi nya, mengapa sih kita harus belaar konversi? ini dikarenakan dalam ilmu networking biiner berpengaruh pentin dengan ip address yan digunakaan. berikut cara konversinya.

Biner To Decimal

1. Pertama siapkan table subneting, berikut adalah gambar table subneting yang berjumlah 8 bit.

2. ini gambar jika biner lebih dari 8 bit

3. setelah itu kita lihat berapa bilangan binernya

4. setelah itu kita urutkan setiap angka biner dibawah table subnetting

5. setelah itu kita jummlahkan bilangan yang bernilai 1,nah maka akan ketemu berapa nilai desimal nya.


Decimal To Biner

1. Masih sama kita siapkan table subneting



2. setelah itu kita lihat berapa angka desimalnya

3. sekarang lakukan seperti gambar dibawah, bila angka nya lebih besar dari table subneting maka ia bernilai 1 lalu kurangi dengan table subneting, jika lebih kecil dari table subneting maka ia bernilai 0. nah lalu kamu uruttkan itulah bilangan biner mu


Continue reading konversi biner to decimal

Network, Vlan, & subneting

Halo Selamat  Pagi kawan.  Kali ini mimin akan membahas sedikit tentang network dan vlan yang baru aja mimin pelajari dari senior mimin. Tahukah kalian network tersebut ?  Network adalah sebuah jalur yang dilewati oleh host untuk mengirimkan paket, bisa kita ibaratkan network adakah jalan nya, didalamm network terdapat sebuah gateway , gateway bertanggung jawab atas kemana paket itu mau pergi ke network yang lain. Bisa kita ibaratkan gateway adalah Ketua RW nya, nah untuk host sendiri adalah nomer blok yang ada di rumah-rumah . Jadi semisal ada paket yang menuju salah sau host yang terdapat pada satu network maka paket tersebut akan bertanya kepada gateway nya untuk mengetahui dimana letak host tersebut berada, setelah paket mengetahui letak tempatnya, maka paket akan melewati network untuk menuju ke host tersebut. Itu sedikit pengertian network secara mudahnya

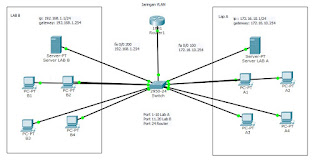

Setelah kalian paham tentang apa itu Network, Gateway, dan Host , sekarang kita pindah ke vlan, tahukah kalian apa itu vlan? Vlan adalah sebuah virtual lan ,didalam vlan terdapat beberapa network dalam satu perangkat. Dengan adanya vlan maka memperkecil biaya yang digunakan saat instalasi jaringan nya  Semisal contohnya kita memiliki 4 divisi atau kantor yang berbeda dan terdiri atas 5 orang dalam satu divisi atau kantornya, maka kita tidak perlu membeli 4 switch, kita bisa menggunakan 1 switch saja. Switch tidak bisa bekerja langsung menjadi vlan, kita harus konfigurasi terlebih dahulu aar switch bisa menjadi vlan. Nah itu juga sedikit tentang vlan.

Network sudah, gateway sudah sekarang kita belajar rumus subneting yang mudah , tapi sebelum kita belajar rumus subneting, apakah kalian sudah tahu apakah subneting itu? Subneting adalah memecah ip besar menjadi sub ip yang lebih kecil, jadi kegunaan subneting adalah adalah kita memperkecil banyak host yang akan diigunakan ,dengan adanya subneting adalah memudahkan admin mengelola jaringan,  penggunaan ip yang lebih efisien dan lebih aman. Itu sedikit tentang subneting sekaran mimin akan beri tahu cara hitung subnetnya.

Pertama siapkan table subneting seperti berikut

Setelah itu lihat ” / “ berapa yang akan di gunakan

Setelah kita tahu berapa “ / “ maka kita bagi dengan 8, mengapa delapan, kita lihat lagi table nya , didalam table ada 8 urutan, nah setiap urutan bila di jumlahkan akan menghasilkan nilai 255. Setelah dibagi 8 maka akan ada sisa nya maka banyak sisanya adalah penentu subnet terakhir. Contoh seperti gambar dibawah
